操作说明：

1、取出设备，按设备下端锁扣按钮，展开折叠预警导向标识牌，扣上反面两侧反扣；

2、取出外挂式警示灯，快挂预警牌顶部上方横梁；

3、取出圆形限速标识牌，插入顶部插槽；

4、拉动右侧拉环，旋转方形导向标识牌，选取所需标识内容；

5、撤离时，反序收拢，入袋。

产品描述：

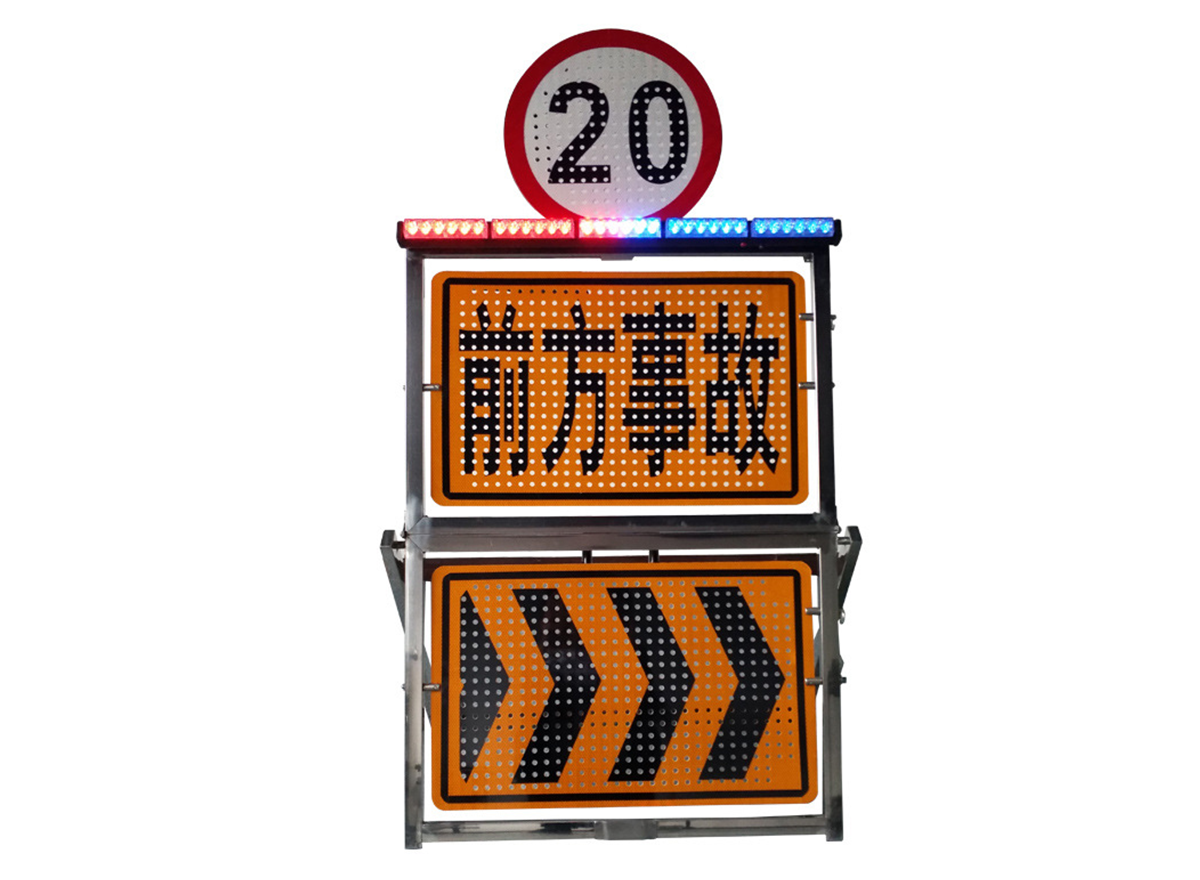

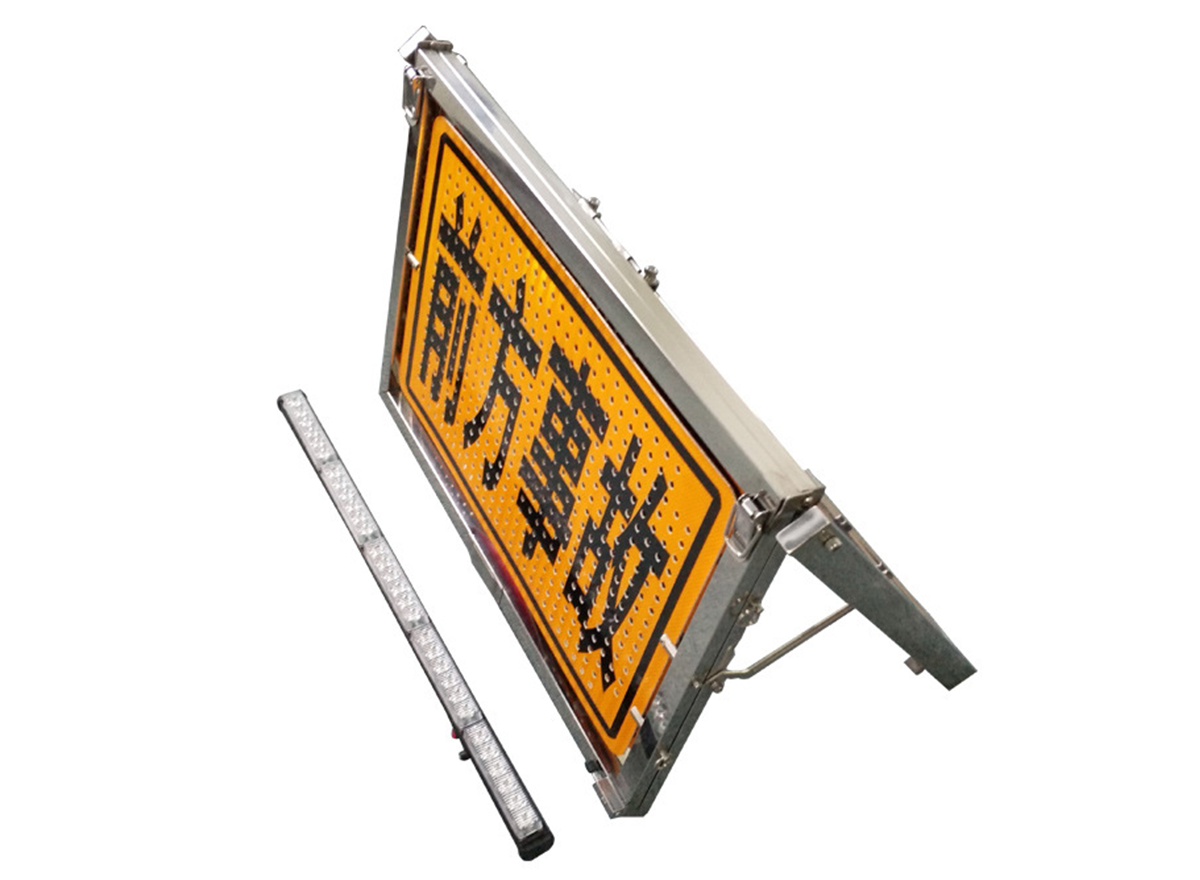

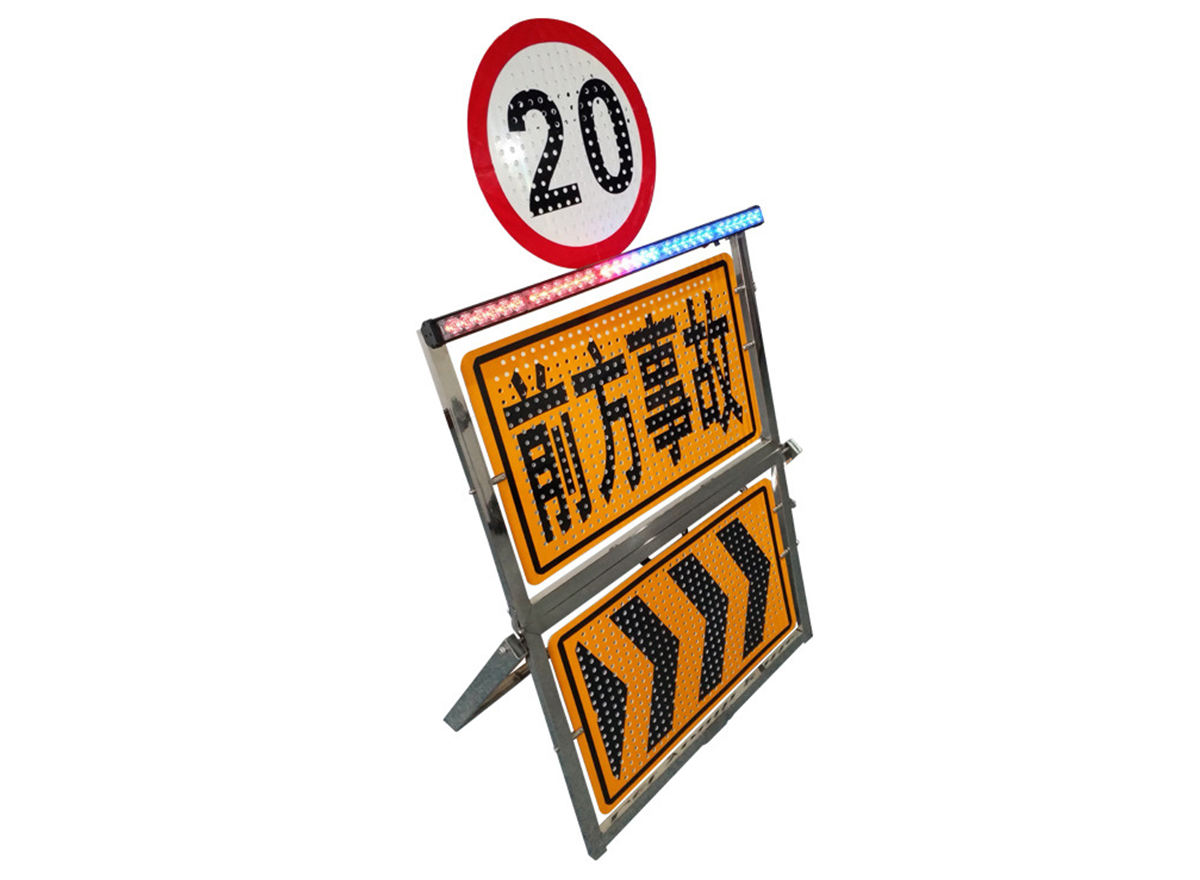

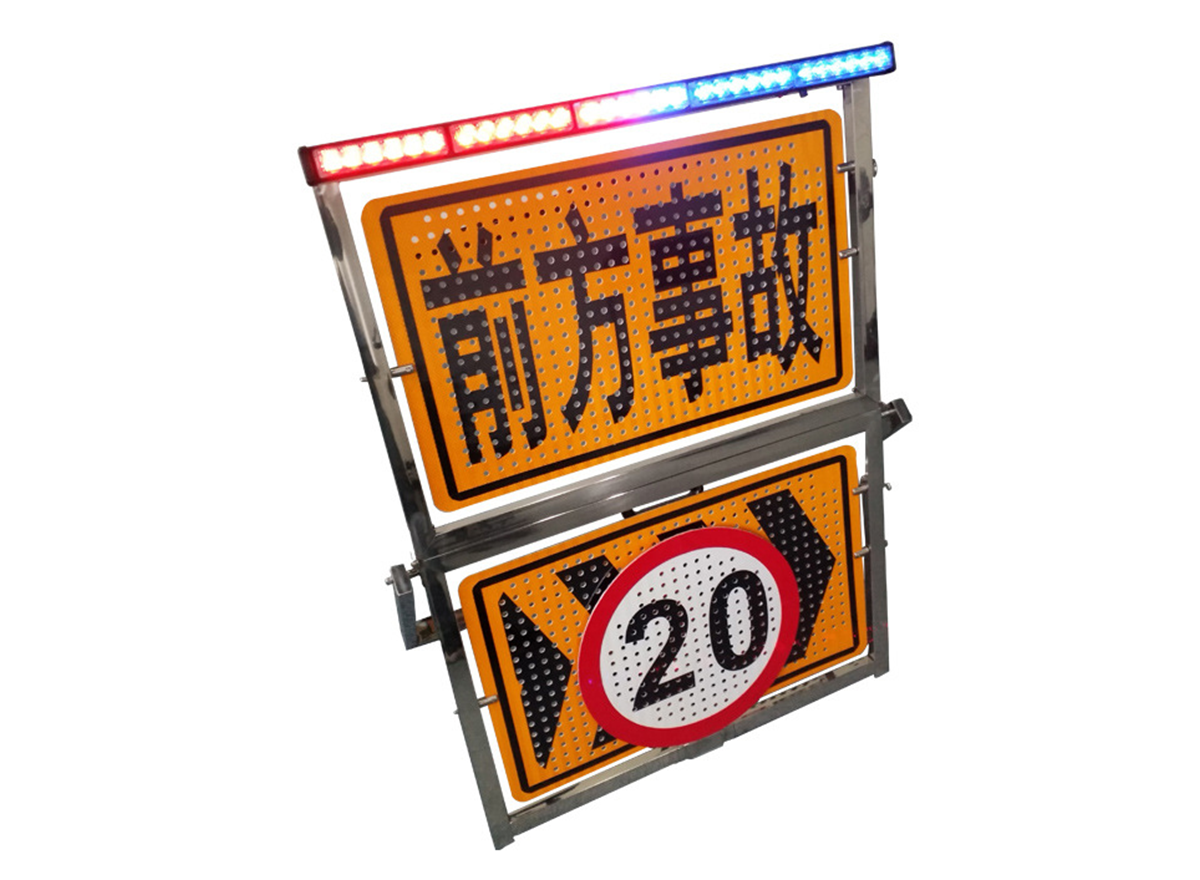

1、 产品选用不锈钢支撑架，展开后正面顶部、下端边框有条形插槽，用于固定限速标识或警示灯；两内框采用侧面不锈钢绞合装置和弹簧锁扣链接并固定，伸展后两内框成180度，对接缝隙接近0.5mm。后通过弹簧栓固定，内外框成一个整体，配有胶木外框提手，收拢后整体尺寸：收拢840mm X 600mm X 100mm。

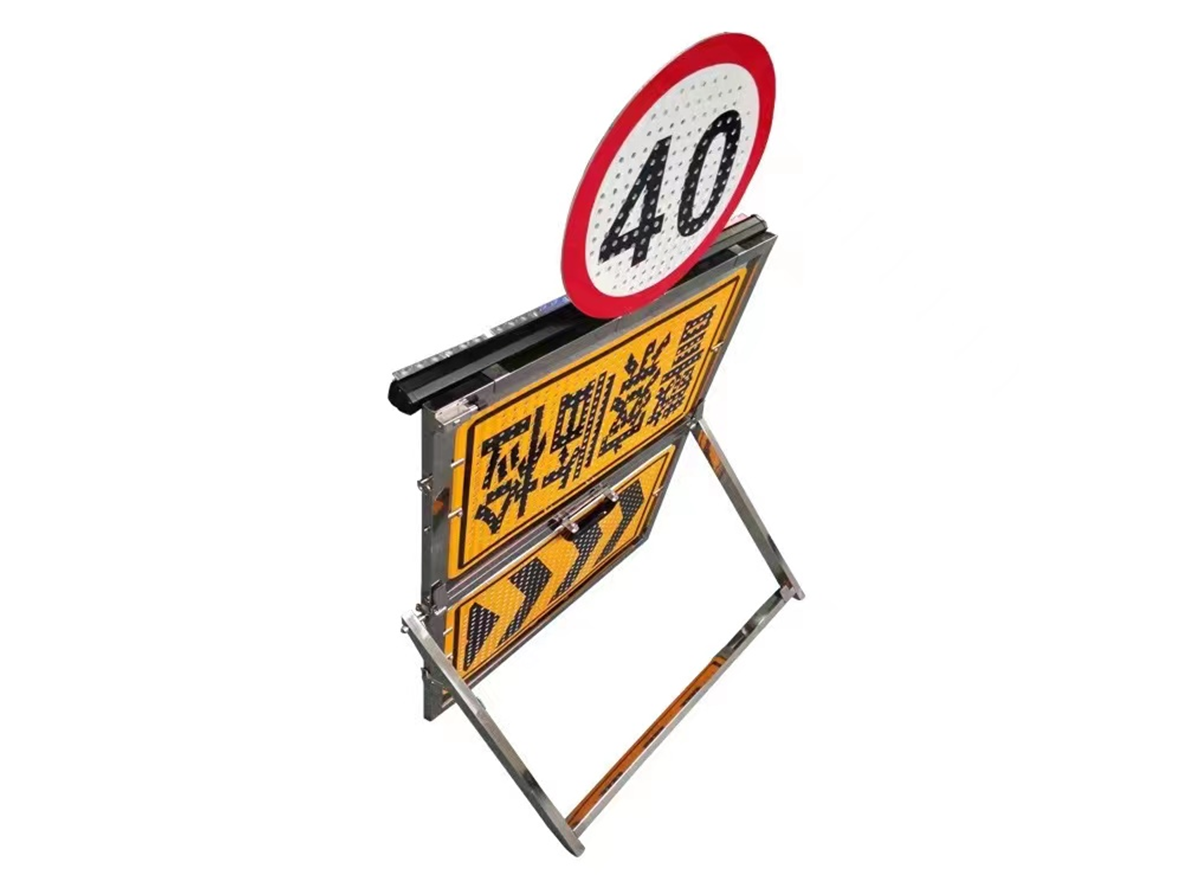

2、 支撑架采用40mm X 20mm不锈钢矩形管，壁厚1.0mm，支撑架外框尺寸：840mm X 600mm；内框采用30mm X 20mm不锈钢矩形管，壁厚1.0mm，两内框尺寸均为：765mm X 520mm；展开后整体拉伸尺寸为1435mm（带限速标志） X 840mm，与地面垂直高度为1375mm，标志板面与地面成75度角；

整体质量：标配1快限速标志牌、2块导向标志牌11kg（不含警示灯），标识组合大小和重量轻便灵活，便于快速布设。

3、 导向标志牌面板

材质：铝板（厚度2.5mm），正反两面粘贴超强级黄色反光膜（粘贴反光膜后整体厚度3.25mm）组成；

面板尺寸规格：660mm X 415mm，面板冲孔512个，孔径8.0mm，孔中心间距20mm；面板字体：正反面均为黄底黑字，交通字体，其中：“交通管制”、“前方事故”、“警察临检”、“谨慎驾驶”、“依次通过”、“靠边停车”、“接受检查”、“禁止超车” 字体总大小约为：600mm 宽X 390mm高、图形标志直径390mm，线性诱导标志由4个相同的“  ＜＜＜＜  ”和“  ＞＞＞＞  ”图标组成，单个图标线性宽度70mm、间隔75mm；

警示距离：来车时速120公里/小时行车状态中可视距离可达200米以上。

质量：1.75kg

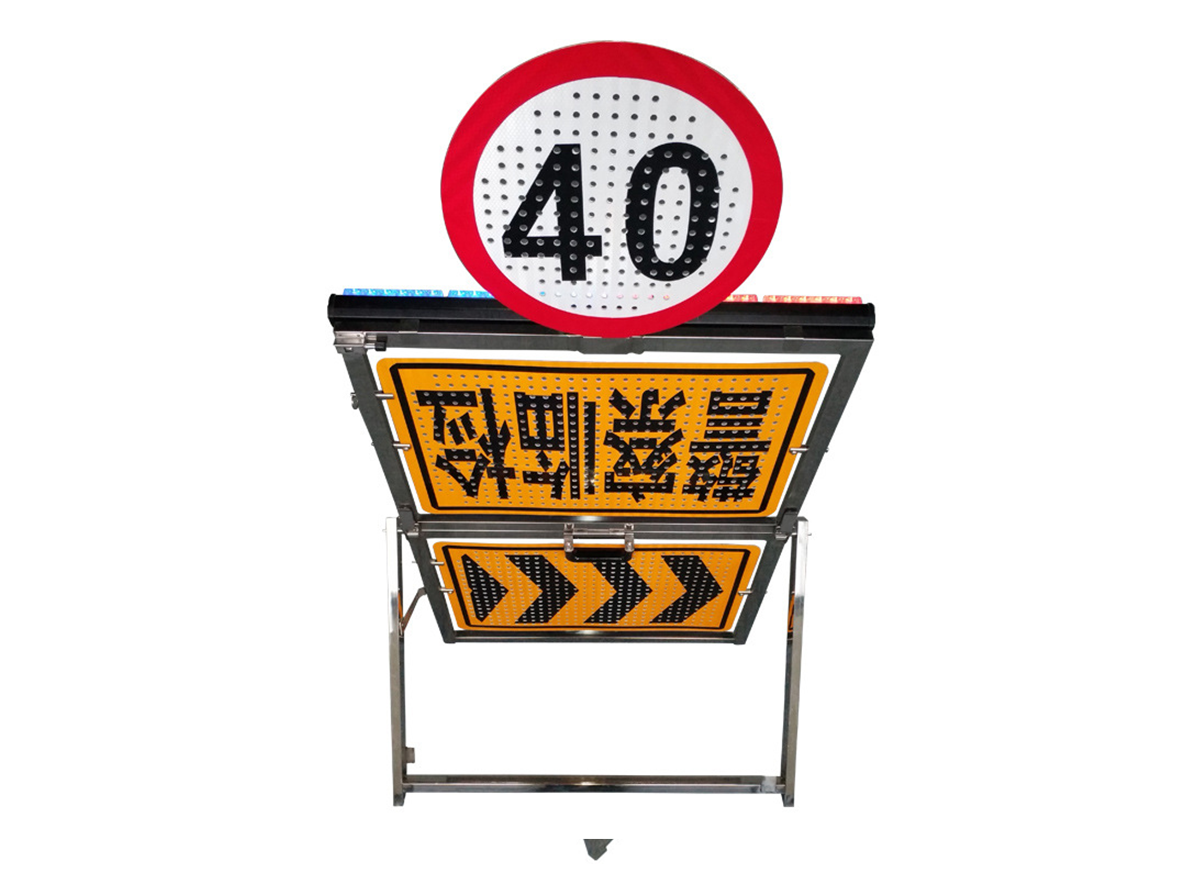

4、 限速标志牌

材质：圆形铝板（厚度2.5mm、直径390mm）、边缘柄为2.5mm厚钢板和正反面粘贴超强级反光膜组成；

规格：限速标志牌冲孔 177 个，孔径8.0mm，孔中心间距20mm；图形、字符为白底红圈黑字，其中：限速20图案内数字大小为：250mm 宽X 192mm高，限速40图案内数字大小为：275mm 宽X 192mm高限速80图案内数字大小为：275mm 宽X 192mm高，限行标志颜色红底反光膜，禁停标志字体大小：，180mm 宽X 180mm高；

警示距离：来车时速120公里/小时行车状态中可视距离可达200米以上。

质量：0.5kg

5、 产品收纳包装采用高强度黑色牛津布手提袋设计，手提袋正面标有产品名称文字，大小规格： 900mm 宽X 650mm高X 100mm厚。

6、 外挂辅助警示灯：长765mm X 宽80mm X 厚45mm

    材质：铝型材灯座+聚碳酸酯灯罩+0.5w LED灯珠30颗,内置可充电1000mA锂电池组

功率: 15W, 连续工作时间：大于80小时；

质量：1.1kg

警示距离：来车时速120公里/小时行车状态中可视距离可达400米以上。

产品特点：

1、 外框采用高强度不锈钢材料，不易变形老化，牢固耐用；

2、 导向牌材料选用加厚铝板和国标反光膜粘贴，警示效果好；

3、 两款导向牌为单独个体，可自由翻转、快捷拆卸；

4、 每套共配置文字导向牌4块，内容为：a、正面“交通管制”背面“前方事故”、b、正 面“警察临检”、背面“禁止超车”c、正面“谨慎驾驶”、背面“靠边停车”d、正面“依    次通过”、背面“接受检查”；

线性诱导标志1块正面“  ＜＜＜＜  ”左向、背面“  ＞＞＞＞  ”右向；

限速标志牌3块：a、正面“20”背面“40”，b、正面“60”背面“80”c、正面“停”背面“--”。使用组合多样化，满足预警要求；

5、 产品放置稳固，防风设计；

6、 采用优质国标反光膜，预警导向内容清晰，来车时速120公里/小时行车状态中可视距离可达200米；

7、可配套外挂辅助高亮度警示灯：连续工作时间： 80小时以上，可充电。来车时速120公里/小时行车状态中可视距离直线可达400米以上

8、产品组合方便，小巧轻便，可轻松放入巡逻车、勘察车尾箱，可快速布设和收拢，满足快速预警使用要求。
